ข้อมูลสินค้า

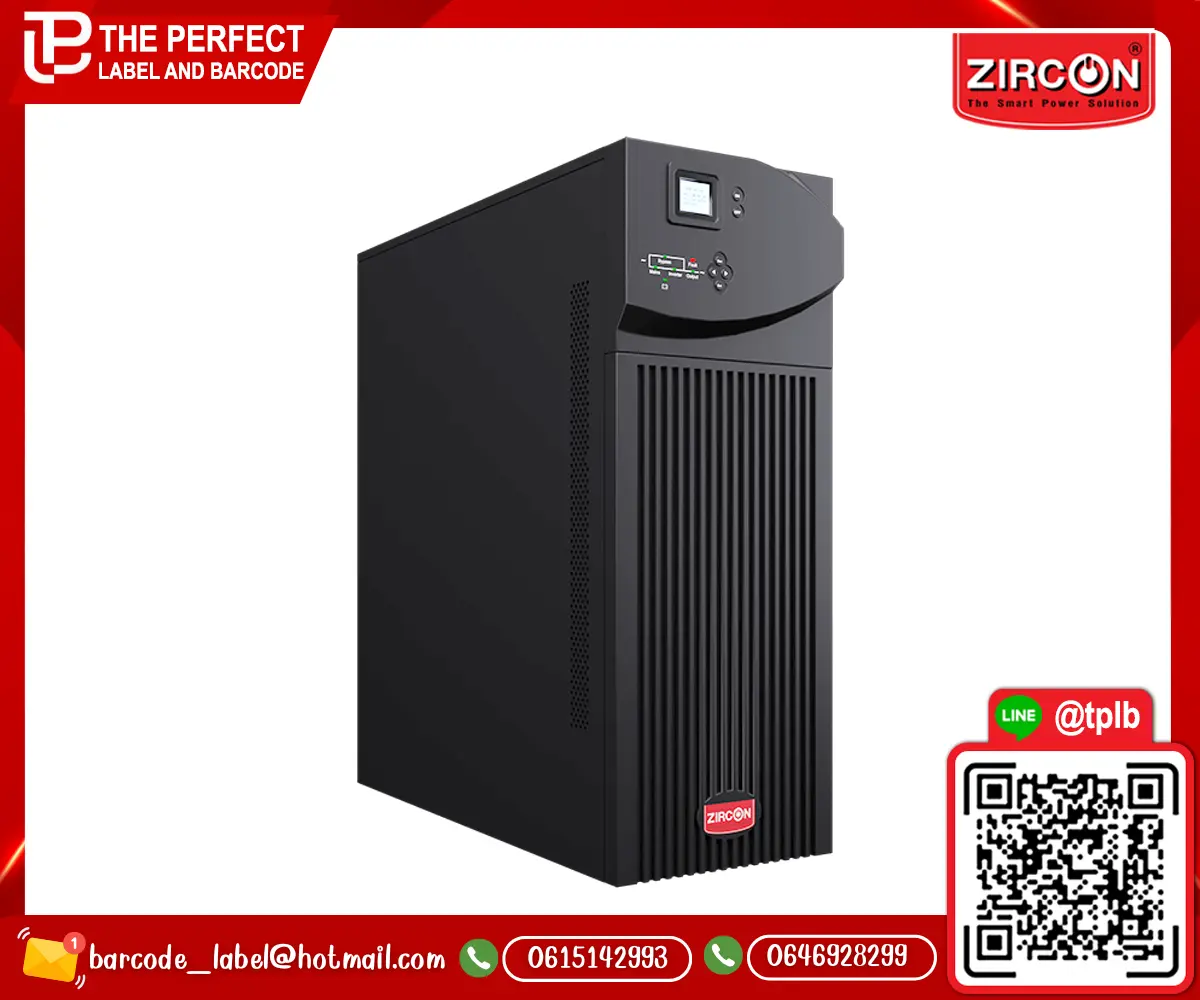

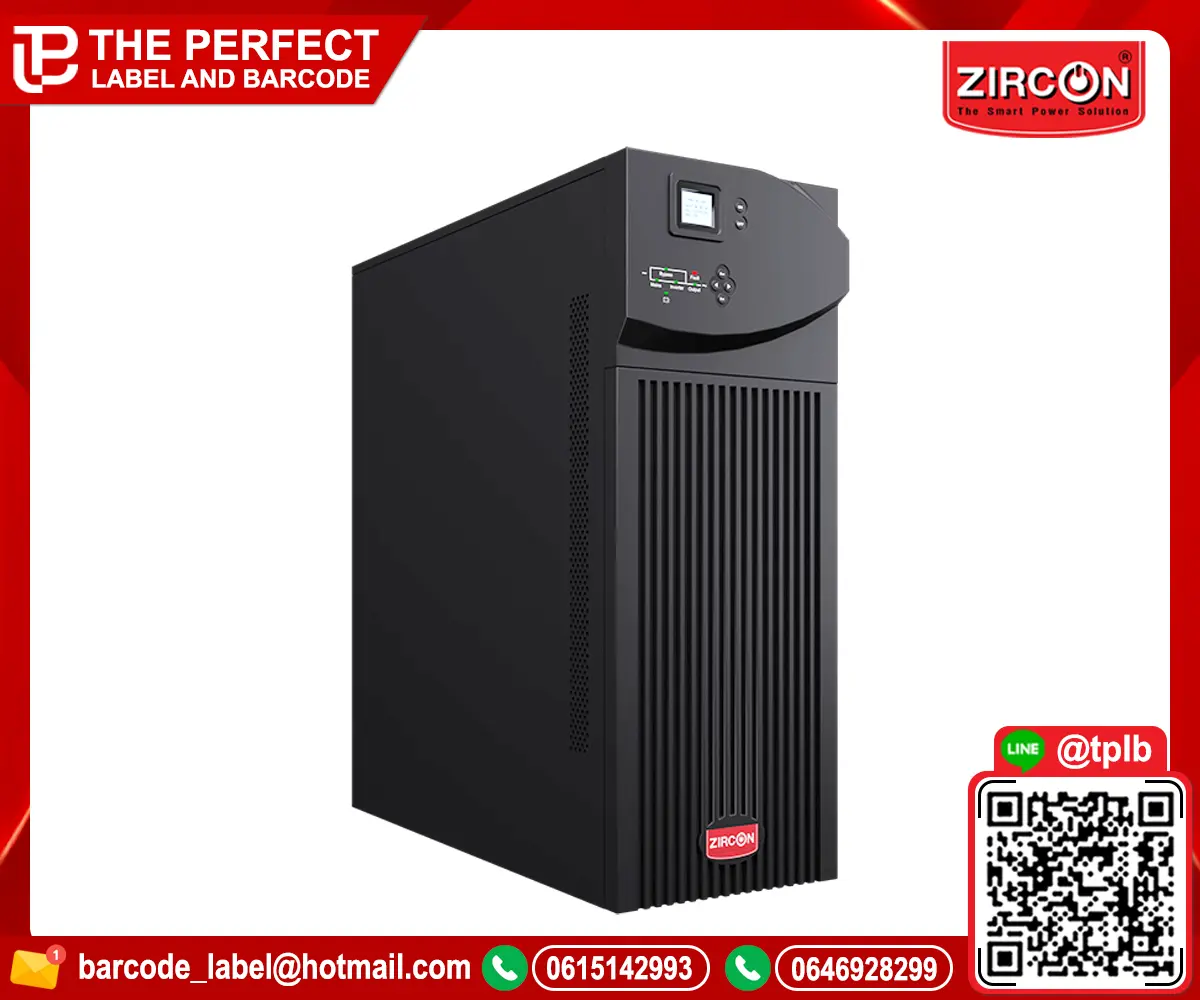

ZIRCON ZC-MP 3phs
| โมเดล | ZIRCON ZC-MP 3PHS | ||
| เรทติ้ง | |||
| ความจุ | 10kVA/9000W | 15kVA/13.5kW | 20kVA/18kW |
| รับเข้า | |||
| แรงดันไฟที่กำหนด | 380/400/415Vac (3PH+N+PE) | ||
| 220/230/240Vac; (L+N+PE) | |||
| ช่วงแรงดันไฟฟ้าปฏิบัติการ | 208 ∼ 478Vac; 120 ∼ 276Vac | ||
| ความถี่แรงดันไฟฟ้าปฏิบัติการ | 40 ∼ 70Hz (50/60Hz ตรวจจับอัตโนมัติ) | ||
| Bypass voltage range | สูงสุด: 220V:+25% (เลือกได้ +10%, +15%, +20%) | ||
| 230V:+20% (เลือกได้ +10%, +15%) | |||
| 240V:+15% (เลือกได้ +10%) | |||
| ต่ำสุด: -45% (เลือกได้ +20%, +30%) | |||
| ระยะป้องกันความถี่ | 50/60Hz±10% | ||
| ส่งออก | |||
| กระแสไฟออก | 220/230/240Vac (L+N+PE) | ||
| การควบคุมแรงดันไฟฟ้า | ±1% | ||
| Power Factor | 0.9 | ||
| ความถี่ | line mode: ±1%, ±2%, ±4%, ±5%, ±10% จากเรทความถี่ (เลือกได้) | ||
| โหมดแบตเตอร์รี่: 50/60±0.1%Hz | |||
| ระยะเวลาถ่ายโอน | |||
| โหมด AC เป็นแบตเตอร์รี่โหมด | 0ms | ||
| อินเวอร์เตอร์ เป็น บายพาส | 0ms | ||
| รูปแบบคลื่น | Pure Sinewave | ||
| Crest factor | 3:1 | ||
| Harmonic distortion(THDv) | ≤2% Linear load | ||
| ≤5% Non linear load | |||
| Overload | |||
| โหมด AC | โหลด ≤110% 60 นาทีสุดท้ายเปลี่ยนเป็นบายพาส; ≤125% 10 นาทีสุดท้ายเปลี่ยนเป็นบายพาส; ≤150% 1 นาทีสุดท้ายเปลี่ยนเป็นบายพาส; >150% เปลี่ยนเป็นโหมดบายพาสทันที | ||
| โหมดแบต | โหลด ≤110% 10 นาทีสุดท้าย; ≤125% 1 นาทีสุดท้าย; ≥125% ปิด UPS ทันที | ||
| โหมดบายพาส | Breaker 2x32A | Breaker 2x50A | Breaker 2x63A |
| ประสิทธิภาพ | สูงกว่า 93.5% | สูงกว่า 94% | |
| แบตเตอร์รี่ | |||
| ยูนิตพื้นฐาน | 192/216/240Vdc (กำหนดได้) | ||
| แบตเตอร์รี่ | สามารถตั้งค่าการปิดผนึกแบบไม่ต้องบำรุงรักษาได้ตามความจุของแบตเตอรี่ 12V9Ah | ||
| การชาร์จ | สามารถตั้งค่ากระแสไฟชาร์จได้ตามความจุของแบตเตอรี่ | ||
| ระยะเวลาสำรอง | 15-30 นาที (ขึ้นอยู่กับภาระ) | ||
| สภาพแวดล้อม | |||
| อุณหภูมิในการทำงาน | 0℃ ~ 40℃ | ||
| อุปกรณ์ในการเก็บ | -25℃ ~ 55℃ | ||
| ความชื้น | 0 ~ 95% (ไม่ควบแน่น) | ||
| ความสูง | <1500 เมตร, ต้องลดระดับเมื่อ >1500 เมตร | ||
| ระดับเสียงรบกวน | <55dB ที่ 1 เมตร | <58dB ที่ 1 เมตร | |
| มาตรฐาน | |||
| ความปลอดภัย | IEC/EN62040-1,IEC/EN62477-1 | ||
| EMC | IEC/EN62040-2, IEC 61000-4-2, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8 | ||
| ข้อมูลกายภาพ | |||
| ขนาด | 220 x 531 x 450 | ||
| น้ำหนัก (กก.) | 22 ไม่รวมช่องเก็บแบตเตอร์รี่ | 24 ไม่รวมช่องเก็บแบตเตอร์รี่ | 28 ไม่รวมช่องเก็บแบตเตอร์รี่ |
